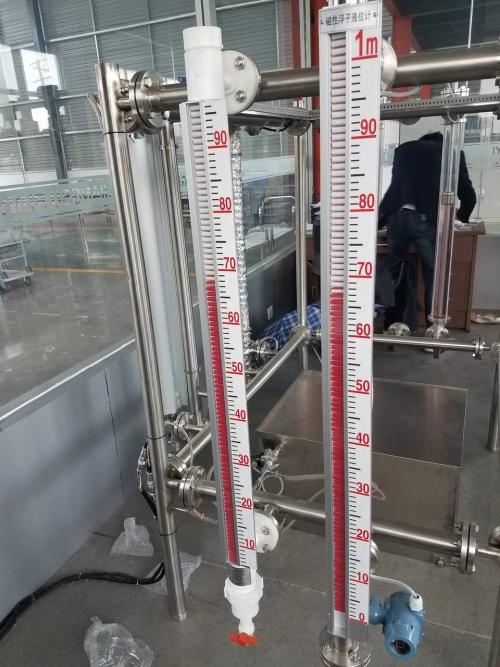

夾套型磁性翻板液位計是一種基于浮力原理和磁耦合作用設計的液位測量儀表，適用于各類塔、罐、槽等容器中介質的液位檢測。該產品通過外部夾套結構實現保溫或加熱功能，能有效應對易凝固、高粘度或特殊溫度要求的介質測量場景。其核心部件采用磁浮子作為測量元件，通過磁鋼驅動翻柱顯示液位變化，無需額外能源即可實現直觀的液位指示。
該液位計由主體管、磁性浮子、翻板指示器和夾套組件構成。當容器內液位升降時，浮子隨液位上下移動，內部磁鋼通過磁耦合帶動外部翻柱180°翻轉。液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，紅白交界處即為實際液位高度。夾套部分可通入蒸汽、熱水或電伴熱等熱媒，保持主體管內介質流動性，適用于-196℃至+450℃的溫度范圍。
產品具有高密封性和防泄漏設計，能適應高壓、腐蝕性等復雜工況。翻板顯示無盲區，觀察角度可調，部分型號支持加裝遠傳變送器實現信號輸出。夾套型式包括蒸汽夾套、水循環夾套、真空夾套和電伴熱夾套等多種選擇，可根據介質特性靈活配置。主體材質可選不銹鋼、PVC、PP等，滿足不同腐蝕性介質的測量需求。
該液位計廣泛應用于石油、化工、電力、冶金等行業，特別適用于需要保溫或加熱的液位測量場景，如瀝青、重油等高粘度介質，以及低溫易結晶液體的監測。其結構設計避免了玻璃管液位計易碎、易結霜的缺點，在高溫高壓或強腐蝕性環境下仍能穩定工作。
安裝時需保證主體管垂直度，法蘭連接處按化工標準配置。使用前需檢查浮子方向，定期清洗主體管防止雜質積聚。夾套系統需根據介質特性選擇合適的熱媒類型和壓力參數，寒冷地區建議采用真空夾套或電伴熱設計以增強防凍效果。產品維護簡便，日常僅需觀察翻柱顯示狀態及夾套系統運行情況。
優勢
1.采用上等磁體和進口電子元件，使產品具有：設計合理、結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。
2.耐振動性能好，能適應液位波動大的情況工作
3.液位計主要部件(本體)與介質直接接觸的材料是采用上等不銹鋼或其他特種材料制作，指示部件不與介質接觸，因此對裝有易燃、易爆、有毒、有腐蝕性介質的容器，使用該液位計十分安全可靠。
4. 采用雙色（氣相呈白色，液相呈紅色）翻柱、翻板顯示，指示連續直觀醒目，無盲區，在任何情況下都不會出現假液位。
5. 密封面少，比原板式液位計減少靜密封泄漏點95%以上，因此，克服了石油、化工等行業壓力容器配件跑、冒、滴、漏等薄弱環節。
產品概述
UHZ-57/JB系列夾套型磁性液位計是一種新穎的保溫液位檢測儀表，它利用蒸汽夾套、循環水夾套和真空夾套使液體始終工作在某一溫度下。適用于石油、化工等系統中需要防凍、保溫及加熱場合的液位測量�！ ≡撘何挥嬛甘厩逦�，觀察方便，就地指示形式為紅白翻柱。如配我廠生產的電阻型、電流型、開關型遠傳配套儀表，或連接DCS、PLC系統或配上智能光柱數顯控制儀表，則可更方便地實現遠距離檢測、控制和報警
結構原理：
UHZ-57/JC系列夾套型磁性液位計是一種新穎的保溫液位檢測儀表，它利用蒸汽夾套、循環水夾套和真空夾套使液體始終工作在某一溫度下。適用于石油、化工等系統中需要防凍、保溫及加熱場合的液位測量。
該液位計指示清晰，觀察方便，就地指示形式為紅白翻柱。如配我廠生產的電阻型、電流型、開關型遠傳配套儀表，或連接DCS、PLC系統或配上智能光柱數顯控制儀表，則可更方便地實現遠距離檢測、控制和報警。
技術指標
測量精度：±1 cm
測量范圍 (L)：0～400 mm至0～10000 mm
介質密度： ≥0.45 g/cm3
介質粘度：≤0.02 Pa.S (介質工作溫度下)
工作溫度：-20℃～400℃
工作壓力：1.0 1.6 2.5 4.0 MPa
連接法蘭尺寸：DN25 DN40 DN50
*高蒸汽壓力：<0.6 Mpa
蒸汽接口尺寸：1/2" 外螺紋
安裝說明
液位計超過4米需增加法蘭或耳朵攀作加固。
伴熱蒸汽壓力根據介質情況確定。
