鎧裝投入式（靜壓）液位計是一種基于靜壓測量原理的液位檢測儀表，通過測量液體靜壓與液柱高度成正比的關系來實現液位監測。該產品采用不銹鋼集氣筒、不銹鋼毛細管及接線盒組成，傳感器部分可直接投入到液體中，變送器部分可通過法蘭或支架固定，安裝使用方便。其結構設計能夠適應高溫、腐蝕性等復雜工況環境，解決了污水及特殊介質液位測量的難題。
該液位計通過集氣筒采集液位壓力信號，經不銹鋼毛細管將壓力傳遞給傳感器，避免了傳感器與被測介質的直接接觸。產品采用全金屬鎧裝鋼管結構，具有多重防護設計，可選用防腐不銹鋼材料以適應不同介質環境。核心部件采用擴散硅壓阻傳感器，具有溫度自動補償功能，能有效減少環境溫度變化對測量精度的影響。斜坡式導液孔設計可防止淤泥雜質進入設備內部，同時增強了抗沖擊能力。
產品供電電源為12VDC或24VDC，輸出信號可選4-20mA、1-5V或0-5V，環境溫度適應范圍-10℃至70℃，綜合精度可選0.1%、0.3%或0.5%。長期穩定性表現為±0.2%FS/年，機械振動耐受20g（20-5000HZ），沖擊耐受100g（11ms）。適用于城市供水、污水處理、工業水池、油罐等場景，能夠測量水、油、酸堿及粘稠性液體，在存在水流沖擊或介質波動的環境中可通過加裝配重或隔離管保持測量穩定性。
安裝時建議離池底或罐底保持100-200mm距離，避免沉淀物影響測量精度。在流動介質中需附加配重或防波管固定。產品維護時需定期清洗，可用三氯乙烯或酒精浸泡引壓孔清除雜質，注意避免損傷敏感元件。外殼采用壓鑄合金鋁材質，主體結構為1Cr18Ni9Ti不銹鋼，電氣接口為M20×1.5標準規格，支持垂直、傾斜或水平多種安裝方式。
該液位計具有反極性保護和過流保護電路，安裝接線時正負極接反不會損壞設備。固態無動部件設計使產品可靠性高且使用壽命長。采用核心自動校正算法可有效抑制液面波動導致的數值跳變，導氣線纜可長期浸泡在水中工作。經濟實用的設計使其在石油化工、冶金電力、環保水處理等行業得到廣泛應用。
產品概述

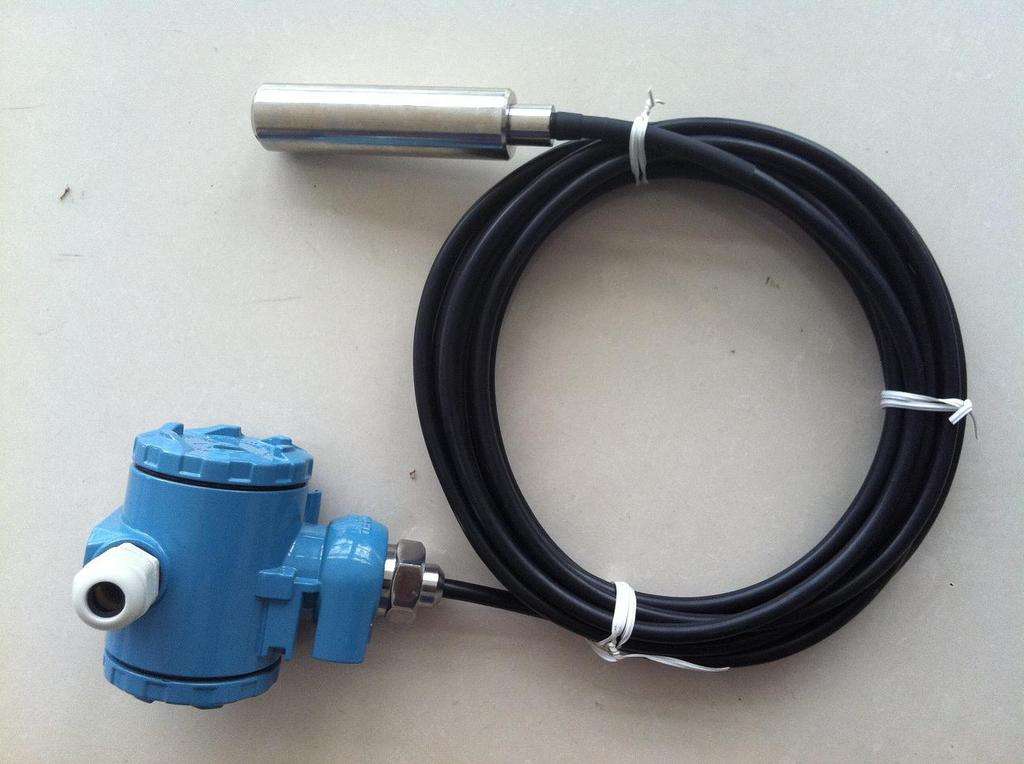

集氣筒式液位變送器由不銹鋼集氣筒、不銹鋼毛細管及接線盒組成。傳感器與信號處理電路設計在在接線盒內部，集氣筒投入到被測液體內部，負責采集壓力信號。集氣筒內的氣體采集到的液位壓力信號通過不銹鋼毛細管將壓力傳遞給傳感器，由此避免了傳感器與被測介質的直接接觸，適應于高溫腐蝕性等場合，有效地解決了高溫腐蝕液體以及污水液位測量的難題。
廣泛應用于環保、水利、變頻供水、工業過程控制、化工等領域的液位測量控制。在測量污水、淤泥等介質時可根據客戶要求增加過濾網結構。
特點
集氣筒式液位探頭
擴散硅壓阻傳感器
探頭投入式測量方式，安裝簡單方便
測量高溫介質
全金屬鎧裝，高強度鋼管結構
多重防護結構設計，防護能力高
有液晶顯示可選擇
選用防腐不銹鋼材料，適合多種場合
性能參數
量程范圍： 0～20m
壓力類型： 表壓、絕壓
供電電源： 24VDC、12VDC
輸出信號： 4～20mA、1～5V、0～5V
環境溫度： -10～70℃
介質溫度： -40～400℃
儲存溫度： -40～125℃
零點溫度漂移： ±2%FS
靈敏度溫度漂移： ±2%FS
過載壓力： 150%FS
機械振動： 20g（20-5000HZ)
沖擊： 100g（11ms）
綜合精度： 0.1、0.3、0.5級可選
長期穩定性： ±0.2%FS/年
響應時間： ≤1ms（上升到90％FS）
絕 緣： 100MΩ/250VDC
材質： 接線盒低銅鋁合金；液位探頭全不銹鋼
法蘭和電纜全不銹鋼
介質兼容： 與316L不銹鋼兼容的各種介質
防護等級： IP68
適用范圍
靜壓液位，液灌，污水，高溫、腐蝕性液體和污水的測量
