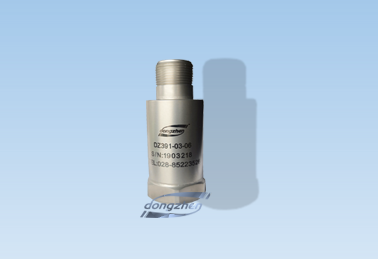

CHWHZ-5 一體化振動變送器
產品概述
CHWHZ-5一體化振動變送器是一款集振動傳感與信號處理于一體的工業監測設備，采用磁電式測量原理，能夠?qū)崟r監測旋轉機械的振動狀態。該產品將傳感器與變送電路高度集成，簡化了傳統振動監測系統的復雜布線，可直接輸出4-20mA標準信號，便于連接PLC、DCS等控制系統。其緊湊的設計結構適合安裝在電機、風機、泵類等設備的軸承座或機殼上，為設備運行狀態提供持續監測。
技術特點
該變送器具備10-1000Hz的寬頻響應范圍，可測量0-20mm/s振動速度或0-200μm振動位移（量程可定制），測量精度控制在滿量程±5%以內。產品采用不銹鋼殼體與環氧樹脂密封工藝，防護等級達到IP65，能在-40℃至100℃的環境溫度下穩定工作。內置的精密電路具有抗干擾能力，輸出阻抗≤500Ω，支持二線制接線方式，電源與信號共用雙芯屏蔽電纜，簡化現場安裝。
應用場景
CHWHZ-5適用于電力、石化、鋼鐵等行業的旋轉機械監測，包括離心機、壓縮機、汽輪機、水泵等設備。通過實時采集振動數據，可幫助用戶及時發現軸承磨損、動平衡不良等設備異常，避免因機械故障導致的非計劃停機。產品在風機齒輪箱、大型電機等場景中表現良好，其一體化設計減少了安裝空間需求，特別適合空間受限的工業現場。
產品優勢
該變送器采用M10×1.5標準安裝螺紋，支持垂直或水平安裝方式，安裝深度僅需15mm。產品重量約350g，體積小巧（φ30×73mm），不影響設備原有結構。內置的智能算法可對振動信號進行有效值轉換，輸出線性電流信號與振動值成正比。用戶可根據實際需求選擇速度或位移量程，滿足不同設備的監測要求。產品維護簡便，無需定期校準，長期運行穩定性良好。
CHWHZ-5 一體化振動變送器
振動變送器是采用單片機為核心的智能振動變送器。該變送器通過ST系列振動速度傳感器監測旋轉機械的絕對振動，如機殼振動，軸瓦振動，機架振動等，并輸出振動的位移值或速度值。具有：振動監測、雙報警設置點、模擬電流輸出等功能。適用于電力、石油、化工等工業部門旋轉機械轉速的監控和保護，如汽輪機、風機、壓縮機、電機、泵等。
技術參數：
外接電源：220V AC或24V DC
輸入信號：接受一個ST系列振動速度傳感器的信號
靈敏度：20mV/mm/s±5%
頻響：5～300Hz
量程：0～500μm（峰-峰值）或0～50.0mm/s(真有效值)
LED指示：OK綠色，Alert、Danger紅色。
測量誤差：±1%滿量程
電流輸出：4～20mA有源，輸出負載≤500Ω
報警點設置：0～100%滿量程，精確度±1%
報警復位方式：自動或手動（現場Reset按鈕、遙控報警復位端子）
繼電器密封：環氧樹脂，節點容量DC30V/5A或220V/5A，單刀雙擲
上電延時：約10秒
溫度范圍：運行時-25℃～+65℃，儲存時-40℃～+85℃
相對濕度：至95%，不冷凝
外形尺寸：90W×120L×75H mm
安裝尺寸：80×90mm |
