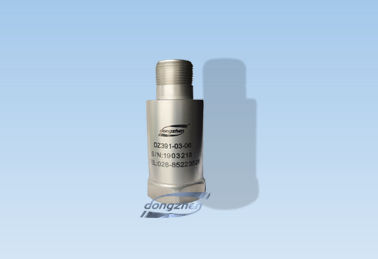

HY-VT12LEX 一體化振動變送器
產品概述
HY-VT12LEX一體化振動變送器是一款集成了振動傳感器與信號處理電路的高精度測量設備，專為旋轉機械的振動監測設計。該產品采用磁電式速度傳感技術，將機械振動信號轉換為標準4-20mA電流輸出，可直接連接DCS、PLC等控制系統，適用于風機、水泵、壓縮機等設備的機殼振動監測。其一體化結構設計簡化了安裝流程，僅需在設備外殼開設M10×1.5螺孔即可固定，無需對機器內部進行改造。
核心功能特點
該變送器具備10-1000Hz的寬頻響應范圍，可準確捕捉從低頻到高頻的振動信號，支持垂直或水平安裝方式。內置精密測量電路實現了振動速度與位移的雙重測量功能，量程范圍覆蓋0-50mm/s（烈度）或0-500μm（位移），線性誤差控制在±0.5%以內。產品采用不銹鋼外殼與IP65防護等級，能適應-40℃至+85℃的工作環境，具備抗沖擊、防潮及耐高溫特性，適合電力、冶金、石化等行業的復雜工況使用。
技術參數與性能
電氣方面支持兩線制或三線制接線，工作電壓為DC24V，輸出阻抗≤750Ω，功耗低于1W。物理尺寸為Φ36mm×100mm，重量約300g，內置緩沖信號輸出接口（BUF輸出）便于信號擴展。產品通過優化電路設計降低了橫向靈敏度（≤5%），可承受10g峰值加速度和1000g瞬時沖擊，確保在設備啟�；蚺R界轉速工況下的穩定監測。頻率特性可根據需求定制，默認配置包含5-3000Hz的振動信號采集能力。
應用場景與優勢
主要應用于汽輪機、電機、齒輪箱等旋轉機械的軸承振動監測，可有效識別因轉子不平衡、不對中或部件松動引起的異常振動。相比分體式結構，一體化設計減少了信號傳輸損耗和接線環節，提升了系統抗干擾性與可靠性。產品內置自診斷功能，當檢測到探頭故障或線路異常時會自動切換安全輸出模式，并通過LED指示燈提示工作狀態，便于現場維護人員快速排查問題。
HY-VT12LEX 一體化振動變送器
測量范圍：振幅：0～500μm （峰-峰值）；
烈度：0～50.0mm/s（真有效值）；
頻率范圍：5～3000Hz；
測量精度：0.5級，線性誤差≤±0.5%；
最大可承受加速度：10g；
防爆標志：ExiaIIBT5（本安型）；
輸出信號：電流輸出：4～20mA，負載電阻≤850Ω；
使用環境：-40℃～65℃，相對濕度≤95％（非冷凝）；
供電電壓：DC24V 功耗≤1W；
測量方式：垂直或水平；
重 量：600g；
外型尺寸：Φ36mm×100mm；
固定螺孔： M10mm×1.5mm×10mm(深)。
電 源：二線制：兩線回路供電，15～30VDC 三線制：15～30VDC 測量量程：速度有效值/峰值，量程可選 頻率響應：5～1000Hz，±3 dB 敏感方向：任意方向/角度安裝 橫向靈敏度：≤5% 電流輸出：與速度有效值/峰值成比例的4～20mA DC 電流 精度：優于±3% 動態信號輸出：經緩沖的內部傳感器信號輸出 （BUF 輸出） 負載能力：≤700Ω（兩線） ≤500Ω（三線） 接地：殼體絕緣，內部屏蔽 振動限值：250g 峰值 沖擊極限：1000g峰值 電磁兼容：CE確認
兩線制變送器出線說明： 兩線整體電纜定義如下： 四線整體電纜定義如下： 引腳標號 線纜名稱 A B C SIG+ SIGCOM D E VBUF SHLD 兩芯端子與兩芯航插定義如下： SIG- 四芯端子與四芯航插定義如下： 引腳標號 插針名稱 A B C D SIG+ SIGCOM VBUF 三線制變送器出線說明： 四線整體電纜定義如下： 引腳標號 線纜名稱 A B C UT GND D COM E IOUT SHLD 四線整體電纜（帶動態信號輸出），定義如下： 引腳標號 線纜名稱 A B C UT D E IOUT SHLD COM VBUF 四芯端子與四芯航插定義如下： 引腳標號 端子名稱 A B C D UT COM IOUT GND 四芯端子與四芯航插（帶動態信號輸出）定義如下： 引腳標號 端子名稱 A B C D UT COM IOUT VBUF |
