JM-X-3YX油箱油位位移監視監控儀

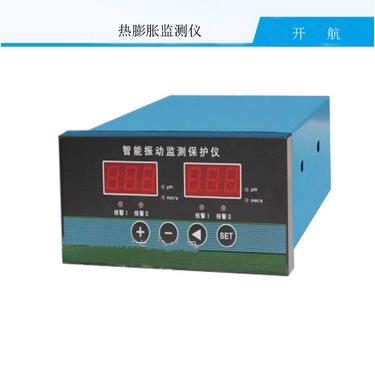

JM-X-3YX油箱油位位移監視監控儀概述
JM-X-3YX油箱油位位移監視監控儀是一套高可靠性的監視保護儀表，專為旋轉機械設備的油箱油位監測而設計。該儀表采用線性差動變壓器式位移傳感器（LVDT系列）作為核心檢測元件，能夠?qū)ζ啓C(jī)等設備的油箱油位進行連續精確的測量和監視。其智能化設計使得參數設置可通過面板按鍵完成，操作簡便直觀，適合長期在線監測使用。
主要功能特點
該監控儀具備LED數碼管顯示功能，可實時顯示測量值及報警設定值，支持兩級報警設置。當油位超過預設報警值時，前面板指示燈會亮起，同時輸出開關信號以保護設備。儀表內置1-60秒可調的報警延時功能，有效防止現場干擾導致的誤報警。此外，還提供4-20mA電流輸出接口，便于與計算機、DCS、PLC等系統連接，實現數據記錄和遠程監控。
技術參數與性能
JM-X-3YX的測量范圍覆蓋±200mm，測量精度達到±0.5級，線性誤差不超過滿量程的1%。其輸入信號兼容UT-81系列油箱油位傳感器，工作環境溫度為-10～65℃，相對濕度≤85%。儀表采用標準盤裝式設計，外形尺寸為160×80×260mm，開孔尺寸152×77mm，便于安裝集成。內置的上電/掉電檢測功能可有效抑制誤報警，確保系統穩定運行。
應用場景與優勢
該產品主要應用于汽輪機、水輪機、壓縮機等旋轉機械的油箱油位監測。通過配接專用傳感器，可實時監測潤滑系統油位狀態，在液面高度低于安全值時及時預警，避免設備因潤滑不足造成損壞。其模塊化設計和智能化操作界面減少了現場維護需求，抗干擾能力強，適合在工業現場復雜環境中長期穩定工作。
一、簡介：
位移監視保護儀是一套高可靠性的監視保護儀表，配接線性差動變壓器式位移傳感器（LVDT系列），可用于汽輪機汽缸膨脹、閥位開度、油箱油位的連續監視的測量。
JM-X-3YX油箱油位位移監視保護儀，配接UT-81油箱油位傳感器，可測量各種旋轉機械的油箱油位。
二、功能說明：
測量值、報警設定值，可分別在LED數碼管上顯示。
當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。。
設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。
三、電氣指標：
輸入信號：LH-UT-81油箱油位傳感器
量 程：熱膨脹0～50mm 油動機0～600mm 油箱油位±400mm
線性誤差：1％±1個字
顯示方式：4位數碼管顯示，
電流輸出：4-20mA 有源，輸出負載≤500Ω
報警點設置：0-100%滿量程
工作電源：AC220V±10% 50Hz±5%
四、物理指標：
整機尺寸：
盤裝表：160（寬）×80（高）×160（深）mm
開孔尺寸： 152（寬）×74（高）mm
五、環境指標：
溫 度： -20℃到+60℃，相對濕度 ≤95%
使用環境：周圍無腐蝕性、無強磁場等場合
|
