HZD-W/L振動監視保護儀
產品概述
HZD-W/L振動監視保護儀是一款專為旋轉機械設計的智能化監測設備，適用于轉速范圍600～60000轉/分的各類機械設備。該設備通過配套磁電式振動速度傳感器，可實時監測旋轉機械垂直和水平方向的振動烈度，并將測量值通過前面板表頭清晰顯示。產品支持標準電流輸出，可與DCS、PLC系統無縫對接，為設備運行狀態提供連續監測和數據反饋。
核心功能特點
該保護儀具備雙通道獨立監測能力，可同時處理兩個傳感器的輸入信號。用戶可通過面板按鍵靈活設置報警閾值和量程范圍，無需電位器調整，操作簡便。設備具有自動返回運行狀態功能，當1分鐘無操作時會自動切換至監測界面。報警延時功能可設置1-60秒范圍，有效避免現場干擾導致的誤報警。產品還具備上電自檢和傳感器斷線檢測功能，能及時切斷異常輸出回路，確保監測可靠性。
技術參數與性能
設備工作頻率范圍為10-300Hz，支持振動烈度0-20.0mm/s和振動位移0-200μm雙重量程顯示，測量精度達到滿量程±1%。提供4-20mA標準電流輸出，負載能力達500Ω。采用160×80×160mm緊湊型盤裝設計，開孔尺寸為152×74mm，適合各類控制柜安裝。產品內置環氧樹脂密封繼電器，觸點容量為AC220V/3A或DC28V/3A，滿足不同場景的開關量輸出需求。
典型應用場景
該保護儀廣泛應用于電力、冶金、化工等行業的旋轉機械監測，特別適用于風機、壓縮機、汽輪發電機、水泵等設備的軸承振動監測。通過實時顯示振動值和兩級報警輸出，可及時提示操作人員采取防護措施，為設備安全運行提供有效保障。產品支持振動烈度與位移的自由切換，適應不同工況的監測需求。
操作與維護
設備出廠前已完成調試，用戶可直接安裝使用。通過長按前面板SET鍵5秒可進入?yún)?shù)設置模式，利用方向鍵和數字鍵可便捷修改各項參數。建議采用屏蔽電纜連接傳感器，布線長度不超過300米以保證信號質量。產品工作環境溫度為0-65℃，儲存溫度范圍為-30-80℃，適合大多數工業現場環境。
HZD-W/L振動監視保護儀
二、 主要功能： HZD-W/L振動監視保護儀參數規格
汽輪機、磨煤機、風機、減速機、水泵、離心機、 平衡機、空壓機等旋轉類機械的軸瓦振動的監視和 保護。
三、 功能說明： HZD-W/L振動監視保護儀參數規格
1、 測量值、報警設定值，可分別 在LED數碼管上顯示。
2、當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。
3、設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
4、具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。
5、 振動烈度(振動強度)和振動幅度（振動位移）自由切換。
四、電氣指標：

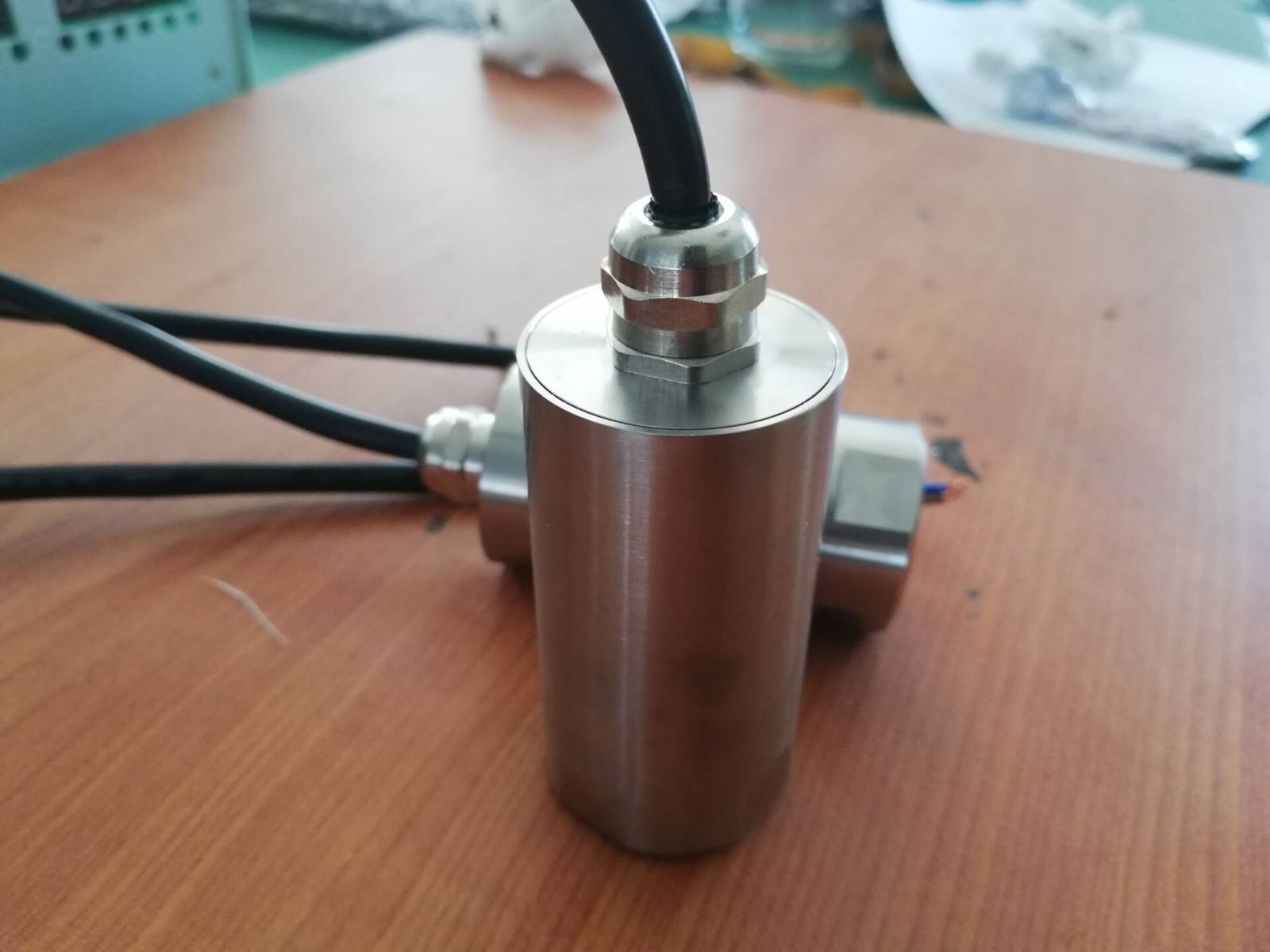

1、 傳感器輸入：LH100磁電式速度傳感器或LH110振動加速度傳感器
2、 測量范圍：0～500μm pk-pk
0～50.0mm/s rms
3、 測量精度：線性誤差≤±1% （滿度值）
4、 顯示方式：數碼管顯示
5、 頻 響：1.0－300Hz
6、 電流輸出：4～20mA；驅動500Ω的負載
7、 報警接點容量：AC220V/3A，DC28V/3A
8、 工作電源：220VAC±10% 50Hz 功耗≤10W
五、物理指標：
整機尺寸：
盤裝表：160（寬）×80（高）×160（深）mm
開孔尺寸： 152（寬）×74（高）mm
掛壁表：寬190×高290×厚92（mm）；
安裝尺寸：底170×高272（mm）
六、環境指標：
溫 度： -10℃到+60℃，相對濕度 ≤90%
七、訂貨指南：
盤裝表：HZD-W/L-AXX-BXX
量程選擇AXX：
01-0～100μm pk-pk
02-0～200μm pk-pk
03-0～500μm pk-pk
04-0～10.0mm/s rms
05-0～20.0mm/s rms
06-0～50.0mm/s rms
電流輸出BXX：01--4-20mA
02—0-10mA |
