1 概述

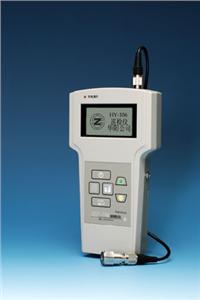

HY-106巡檢儀是一種新型的數據采集儀器。它可以有兩種使用方式：
1）與運行在WINDOWS 98(第二版)以上的分析軟件和通訊軟件組成一個振動信號采集和分析系統，用于管理和實施設備狀態監測工作。
2）作為獨立工作的測振儀,儀器能測量寬帶振動的加速度（真峰值）、速度（有效值）和位移（真峰-峰值），還能測量設備的表面溫度，用于非計劃管理狀態下的設備點檢。
HY-106的鍵操作簡單易學，圖形點陣式液晶可顯圖形和字符，界面直觀明了，提示信息全部漢化。
先進的設備標簽識別裝置，對測點確認提供了先進的支持手段,規范了巡檢操作過程。
與PC機通訊操作采用非接觸式紅外接口，安全可靠，方便實用。
配套軟件以高效可靠的數據庫為基礎,具有先進的管理功能,可方便地生成計劃巡檢任務,為企業開展設備狀態監測工作提供有效的支持,各種實用的分析功能,為設備故障診斷和維修計劃的實施提供了科學的依據。
2 技術參數
1）顯示器：128×64圖形點陣液晶顯示器，帶自動背光，可顯示圖形、漢字和其它字符。
2）示值誤差
1）振動量：±（5％讀數+2個字）。
9（溫 度：±2℃。
3）振動傳感器共振頻率：20kHｚ。
4）電 源：DC 7.2V（可充電鋰電池組）。
5）功 耗：約0.5W。
6）頻率范圍：
|
|
加速度
|
速 度
|
位 移
|
|
頻率范圍
|
10Hz～5kHz
|
10Hz～1kHz
|
10Hz～100Hz
|
|
頻率分辨率
|
6.25Hz
|
2.5Hz
|
0.5Hz
|
|
采樣點數
|
2048
|
1024
|
512
|
7）量程：
|
加速度
|
0.1ｍ/ｓ2～200.0ｍ/ｓ2真峰值
|
|
速 度
|
0.1ｍｍ/ｓ～140.0ｍｍ/ｓ有效值
|
|
位 移
|
1ｕｍ～4000ｕｍ真峰－峰值
|
|
溫 度
|
-15℃～150℃
|
８）內存量：512k SRAM（可存放帶波形數據100～400條）。
９）自動關機：在非測試狀態下，停止鍵操作后5分鐘，自動關機。
10）報警：數據溢出或大于報警值均有聲音、漢字和圖形信息提示。
11）外型尺寸：230ｍｍ×120ｍｍ×43ｍｍ。
|
